5.1声道影院功率放大器
型号：PE-6002
LEFT RIGHT CEN SUR.L SUR.R SUB
8Ω 400W 400W 400W 300W 300W 800W
4Ω 800W 800W 800W 600W 600W 1600W
尺寸图

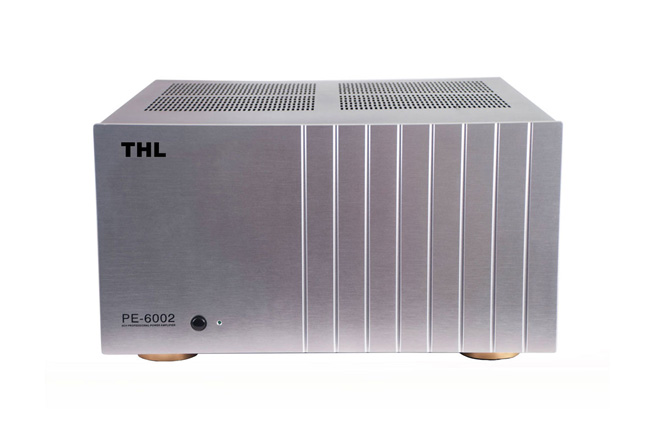

前面板结构特点：
1 铝面板
为增加整体机器的美观，本机器采用超厚全铝面板组装而成，结构牢实、安全可靠。
2 电源开关
设备的开起是通过这个开关来实现，通过继电器延时输出到扬声器系统，以免听到开机 时的冲击声；限流电路将削弱启动时出现的峰值对电网冲击和有可能烧毁保险。
3 电源指示灯
当打开功放的总电源开关后，该指示灯应该亮；如果灯不亮，可能电源插头没有与主电 源连接好或保险丝已烧毁。

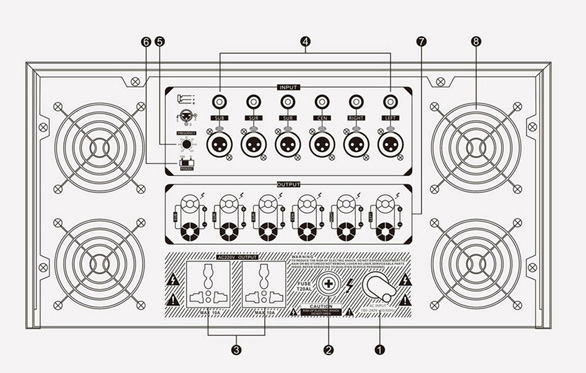

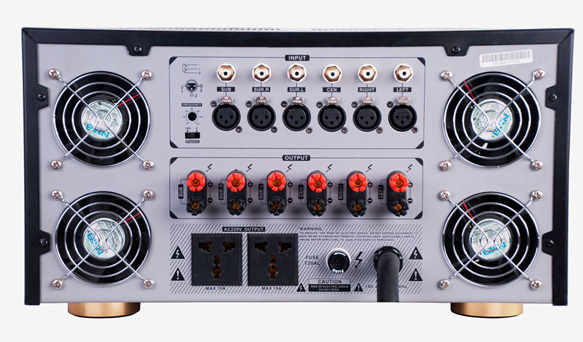

后面板图
1 电源
设置好正确的电压后，连接电源线一端至机器电源插座，另一端至主电网。
2 保险座
内置有一只保险丝管。
3 交流电源输出插座
此机后部设有交流电源输出插座供其它设备使用，但设备的总功率不能超过5A。
4 信号输入连接器
将信号源接入功放。功放的输入信号连线是根据IEC268采用电子平衡方式。两个输入连 接器之间是并联的。
5 低音频率调节电位器
顺时针旋转可使低音频率从30Hz到120Hz之间连续变化。
6 相位开关
可0度和180度可选择（只对低音SUB通道作用。）
7 输出专用端子
此输出端连接到音箱的输入接口，注意极性不能接反，还要确保连接线的功率大小。
8 风扇
风扇通过加速机器内部空气流动来降低温度，机器内部温度决定风扇转速。请在周围留 有足够空间。

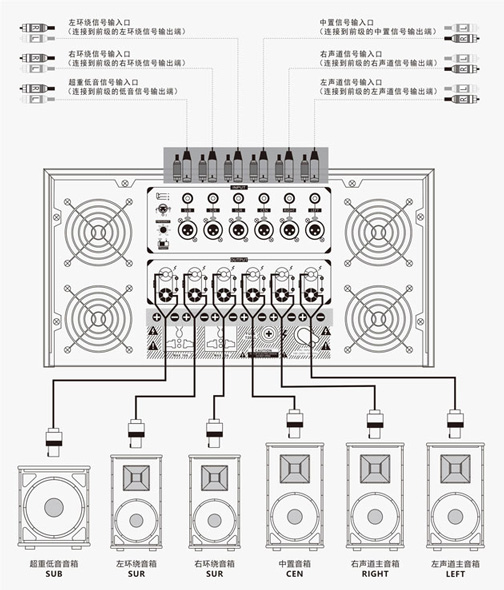

连接注意事项：
1.在连接之前请将各衰减器关到最小。
2.连接音箱线时请不要将功率输出线正负极接反，更不能使正负极相碰连。
3.先确认供电电压是否符合本机要求的220V~50/60HZ后再连接电源插头。
4.每组功率输出端负载阻抗不得低于4欧姆，由此造成功率放大器的损坏不在三包范围之 列。
