SD-2230

技术参数

型号：SD-2230

供电方式：AC220V-230V,50/60Hz

话筒和线路输入移频效果切换开关选择

会议系统本地喇叭实现独立效果连接口(EFX)

移频量：5Hz±1Hz

传声增益提升量：5-14dB

线路输入阻抗：≥5KΩ

线路输出阻抗：≤600Ω

频率响应：非移频状态20Hz-20KHz；移频状态150Hz-15KHz

功能键的使用说明

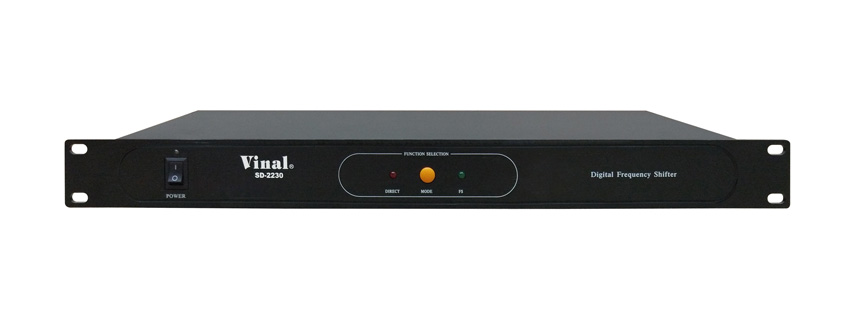

前面板示意图



后面板示意图

  1、电源开关。开关向上按时POWER指示灯亮，表示已经通电；开关向下按时灯熄，表

       示关闭电源。

  2、非移频状态指示。受（3）MODE控制，灯亮时，表示进入非移频状态。

  3、移频与非移频转换按键。

  4、移频状态指示。受（3）MODE控制，灯亮时，表示进入移频状态。

  5、地线开关，向上拨动设备接地，向下拨动设备与地线断开。

  6、线路信号输出。专用于标准线路信号连接口。

  7、线路信号输入。专用于标准线路信号连接口。

  8、效果信号输出。专用于会议系统的效果(EFX)连接口。

  9、效果信号输入。专用于会议系统的效果(EFX)连接口。

10、信号非平衡输出。

11、信号平衡输出。

12、话筒信号不平衡输入。

13、话筒信母平衡输入。

14、外接交流电源插座。

基本操作

1、先把移频器的电源开关（1）关闭，插上电源（14），连接好调音台、话筒或线路等相

     关设备，开启电源。根据需要开或关移频按键。

2、把外接线路信号源连接到（7）上，调节调音台音量，视声音达到现场的需求。

3、当要连接会议系统的本地喇叭时，请要接到匹配的EFX接口上（参照连接图）。

连接线图

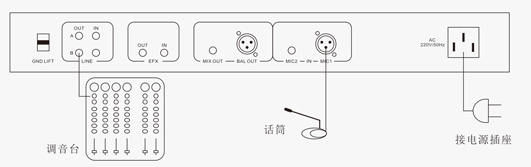

1.连接话筒接线图：

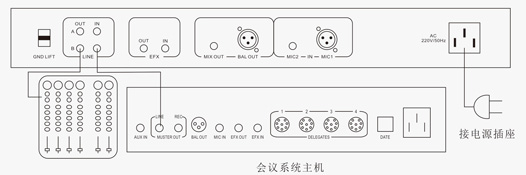

2.与会议系统接外地喇叭连接线图：

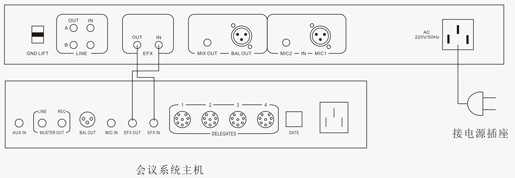

3.与会议系统接本地喇叭连接线图：

* 图片仅供参考，外观以实物为准；参数有所变更恕不另行通知，本公司对以上内容拥有最终解释权。
